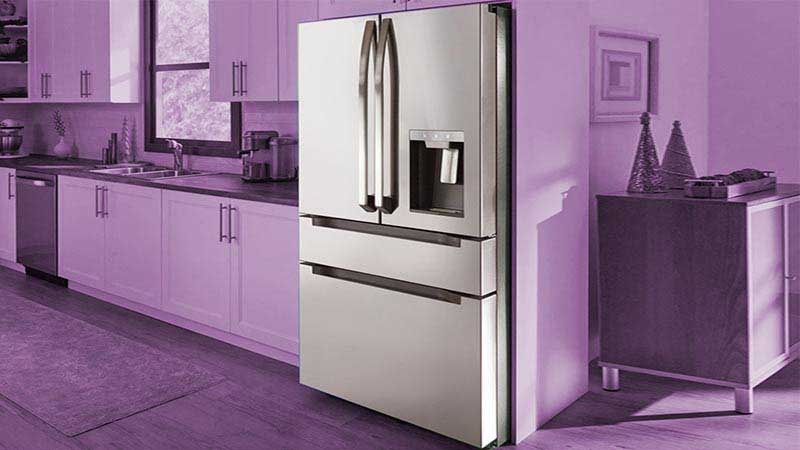

معرفی کامل قطعات مختلف یخچال ساید بای ساید

امروزه استفاده از یخچال‌های ساید بای ساید بیشتر از هر زمانی است و با توجه پیشرفت صنعت لوازم خانگی برقی، آشنایی با قطعات یخچال ساید بای ساید در استفاده بهینه از این یخچال بسیار تأثیر گذار خواهد بود، چرا که هر قطعه از این دستگاه وظیفه خاصی را بر عهده دارد و برای اینکه عملکرد بهینه‌ای را از یخچال ساید بای ساید شاهد باشید باید با عملکرد قطعات یخچال ساید بای ساید به خوبی آشنا باشید و در صورت خرابی بتوان علت خرابی را تشخیص داد. با ما تا انتهای این مقاله همراه باشید تا با صفر تا صد قطعات یخچال ساید با ساید آشنا شوید.

آشنایی با قطعات مختلف یخچال ساید

یخچال ساید بای ساید چیست؟ و چگونه کار می‌کند؟

نسل جدید یخچال فریزرها که به یخچال ساید بای ساید معروف هستند که ظرفیتی ۴ برابر نسبت به یخچال‌های معمولی دارند، یخچال و فریزر توسط یک خط جداکننده عمودی از هم مجزا شده‌اند تا ظرفیت و کارایی آن بیشتر شود.

از مهم‌ترین کاربرد یخچال ساید بای ساید می‌توان به برطرف کردن مشکل فضای کافی برای نگهداری مواد غذایی فساد پذیر در خانواده‌های پر جمعیت اشاره کرد که به راحتی می‌توانند مایحتاج روزانه و ماهیانه زندگی خود را در یخچال و فریزر خود جای دهند.

کارکرد یخچال بدین صورت است که در ابتدا کمپرسور به فشرده سازی گاز مبرد و بسته شدن حرکت مبرد می‌پردازد و وقتی که گاز مبرد کمپرس شده که دمای بسیار بالایی نیز دارد، وارد مسیر سیم پیچ کندانسور می‌کند گرمای بسیار بالای گاز مبرد در کویل های تعبیه شده در کندانسور توسط هوای اطراف یخچال از بین می‌رود.

حالا گاز مبرد خنک شده به مایع تبدیل می‌شود در این شرایط قسمت‌های بالایی سیم ‌پیچ‌های کندانسور بسیار خنک‌تر از سیم پیچ‌های پایینی کندانسور هستند و این اختلاف دما در سیم ‌پیچ‌های کندانسور بسیار مشهود است.

گاز مبرد مایع به داخل مخزن که در قسمت زیرین یخچال ساید بای ساید فرار دارد جمع می‌شود و پس از عبور از فیلتر درایر، رطوبت آن گرفته می‌شود و گاز مبرد خشک به لوله‌های نازکی هدایت می‌شود که به آن اواپراتور گفته می‌شود، سپس وارد لوله‌های بزرگ‌تری برای منبسط شدن می‌شود.

هوای گرم داخل یخچال ساید بای ساید توسط مبرد جذب می‌شود و آن را تبدیل به گاز می‌کند و توسط کمپرسور به بیرون کشیده می‌شود و همواره این روند تکرار می‌شود تا فضای درونی یخچال سرد و خنک شود.

قطعات یخچال ساید بای ساید

قطعات یخچال ساید بای ساید بسیار زیاد است که هر کدام از این قطعات کارکردهای متفاوتی دارند که در ادامه لیست این قطعات را قرار خواهیم داد که عبارتند از:

  • کمپرسور
  • کندانسور
  • اواپراتور
  • درین (سیستم فاضلاب)
  • فن اواپراتور
  • فن کندانسور
  • دریچه هوا یا دمپر
  • برد اصلی یا برد الکترونیکی
  • لوله تخلیه
  • المنت یا هیتر
  • تایمر دیفراست
  • ترموستات
  • شیر برقی آب
  • شیر برقی گاز
  • ترمودیستک
  • ترموفیوز
  • صفحه نمایشگر یا Display Pad
  • سنسور دمای محیطی
  • سنسور دیفراست
  • فیلتر آب
  • فیلتر درایر
  • لوله مویی
  • رله اورلود
  • لاستیک دور درب
  • پایه
  • قفسه
  • طبقات
  • کشو
  • لامپ
  • دستگیره و…

در ادامه به چند تا از مهم‌ترین قطعات یخچال ساید بای ساید می‌پردازیم تا از نحوه عملکرد و وظایف هر کدام آشنایی لازم را به دست آورید.

کمپرسور یا موتور یخچال ساید بای ساید چیست؟

کمپرسور یا Compressor از مهم‌ترین قطعات یخچال ساید بای ساید به شمار می‌آید که اجزای تشکیل دهنده آن میلنگ، سوپاپ، پیستون است. کمپرسور گاز مبرد که در آن قرار دارد را به داخل سیم ‌پیچ‌های کندانسور و اواپراتور فشرده می‌کند، طول عمر کمپرسورها اغلب بالای ده سال است.

نحوه کارکرد کمپرسور به این صورت است که ابتدا برق به کمپرسور متصل می‌شود که با رسیدن برق، میلنگ شروع به حرکت کردن می‌کند و بدین ترتیب پیستون مانند تلمبه عمل کرده و سوپاپ‌ها را به باز و بسته شدن وا می‌دارد تا گرمای درون یخچال تبدیل به گاز شود و توسط لوله‌ها با فشار زیاد گرما جذب شود و به این ترتیب این چرخه تکرار می‌شود تا سرمازایی داخل فضای یخچال صورت پذیرد، انواع کمپرسور یخچال عبارتند از:

  • دورانی
  • توربو کمپرسور
  • مارپیچی
  • پیستونی
  • گوشواره‌ای
  • محوری

علائم خرابی کمپرسور یخچال ساید بای ساید

انتظاری که شما از یخچال خود دارید این است که مواد غذایی شما سالم و خنک نگهداری شوند. اگر یخچال ساید بای ساید شما به درستی کار نکند طبیعتا مواد غذایی در داخل یخچال و فریزر فاسد می‌شود با توجه به گرانی مواد غذایی هزینه‌های سنگینی به اقتصاد خانواده وارد می‌سازد که در صورت خرابی کمپرسور علائمی در یخچال شما ایجاد می‌شود که نشان از خرابی کمپرسور یخچال می‌دهد که این علائم عبارتند از:

  • احساس بوی سوختگی از یخچال
  • صدای بسیار زیاد یخچال در حین کار
  • گرم شدن دمای درون یخچال
  • عدم صدای روشن بودن یخچال
  • داغ شدن بیش از اندازه کمپرسور

کمپرسور یخچال ساید

موارد گفته شده اغلب نشان از خرابی کمپرسور یخچال می‌دهند، چرا که وظیفه تأمین سرمای یخچال بر عهده این قطعه است و اگر مشکلی برای آن پیش آید موتور یخچال قابلیت فشرده سازی گاز نخواهد داشت. به همین دلیل هوای درون یخچال گرم می‌شود که در این شرایط باید با نمایندگی تعمیر یخچال ساید بای ساید تماس بگیرید و به صورت خودسرانه اقدام به تعمیر قطعات یخچال ساید بای ساید ننمایید.

کندانسور یا رادیاتور یخچال چه وظیفه‌ای بر عهده دارد؟

کندانسور یا رادیاتور یخچال یکی از قطعات یخچال ساید بای ساید است که اغلب به صورت لوله های مویرگی و پیچ در پیچ به رنگ سیاه در پشت یخچال که به آن سیم پیچ کندانسور گفته می‌شود قرار دارد.

کندانسور در یخچال های ساید بای ساید اغلب به صورت پاکتی یا جعبه ایی در پشت پنل دستگاه در قسمت پایین آن قرار می گیرد که وظیفه خنک کردن دمای گاز مبرد را بر عهده دارد.

کندانسور گاز مبرد را که با فشار زیاد از سمت کمپرسور دریافت می‌کند و با مکانیزم خود گرمای آن را به محیط بیرونی منتقل می‌کند و باعث خنک شدن دمای گاز می‌شود در ادامه با تبدیل کردن گاز به مایع آن را وارد فیلتر درایر و کاپیلاری می نماید. انواع کندانسور عبارتند از:

  • کندانسور پاکتی یا جعبه ایی
  • کندانسور هوایی
  • کندانسور مخفی

نشانه‌های خرابی کندانسور ساید بای ساید چیست؟

کندانسور در سلامت دیگر قطعات یخچال ساید بای ساید همچون اواپراتور و کمپرسور از اهمیت بسیار بالایی برخوردار است، در صورتی که به آن اهمیت ندهید باعث خرابی کمپرسور و دیگر قطعات می‌شود.

در ادامه در صورت مشاهده هریک از این نشانه‌ها، حاکی از احتمال خرابی کندانسور دارند که باید در سریع‌ترین زمان ممکن برای تعمیر یا تعویض کندانسور یخچال با تماس با نمایندگی تعمیر یخچال ساید بای ساید اقدام کنید تا از صرف هزینه‌های سنگین خرابی یخچال ساید بای ساید جلوگیری نمایید.

از جمله نشانه‌های خرابی کندانسور ساید بای ساید عبارتند از:

  • سرد بودن لوله‌ها یا سیم‌ پیچ‌های کندانسور
  • خنک نبودن هوای داخل یخچال
  • نشتی لوله‌های کندانسور
  • عدم کارکرد صحیح فن کندانسور
  • زنگ زدگی در سیم‌ پیچ‌های کندانسور به دلیل نشت آب

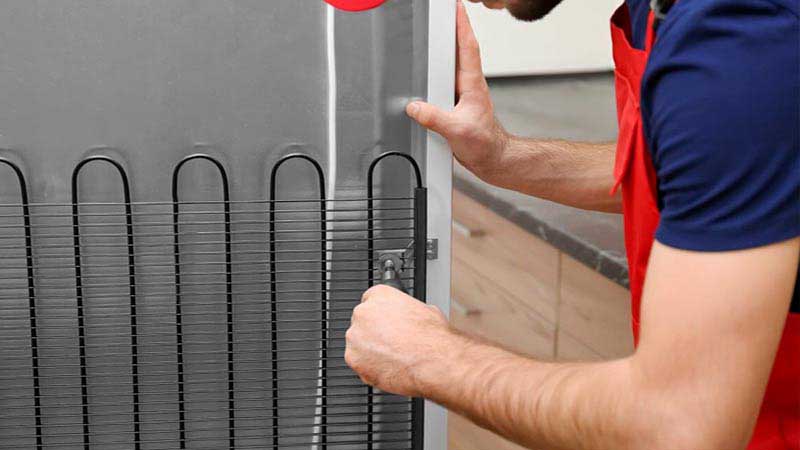

کندانسور یخچال ساید بای ساید

علائم بالا از جمله مهم‌ترین نشانه‌های خرابی کندانسور هستند که در صورت مشاهده هر کدام از نشانه‌های بالا، خونسردی خود را حفظ کنید و ابتدا دو شاخه برق یخچال را از پریز خارج کنید؛ سپس با نمایندگی تعمیر یخچال ساید بای ساید تماس بگیرید و اطلاعات لازم را در اختیار آنها قرار دهید تا در کمترین زمان برای تعمیر یخچال ساید بای ساید شما اقدام شود.

آبریز درب یخچال ساید بای ساید چیست؟

آبریز درب یخچال به شلنگ ورودی آب متصل می‌شود تا شما بتوانید در صورت نیاز آب خنک را درون لیوان بریزید و استفاده کنید که این سیستم به صورت دستی و اتوماتیک با توجه به امکانات یخچال ساید بای ساید تعبیه می‌شود در این‌گونه یخچال‌ها در کنار آبریز گزینه انتخاب یخ هم در نظر گرفته شده تا در صورت نیاز بتوانید قالب یخ درون لیوان بریزید که اغلب به صورت تک یا دو پدال است.

علائم مشکلات شایع آبریز ساید بای ساید عبارتند از:

یکی از امکاناتی که یخچال‌های ساید بای ساید دارند سیستم مخزن آب و یخ یا همان آبریز است که کار دسترسی به قالب‌های یخ و آب را راحت کرده است، اما به مرور زمان و در اثر استفاده روزمره امکان خرابی این قطعه وجود دارد که در ادامه به علائم مشکلات شایع آبریز ساید بای ساید می‌پردازیم این علائم عبارتند از:

  • خنک نشدن آب داخل مخزن آبریز
  • خارج نشدن آب از آبریز
  • کم شدن فشار آب از آبریز
  • چکه کردن آب از مخزن

در صورت مشاهده هرگونه علائمی که نشان دهنده خرابی در قسمت آبریز است با نمایندگی تعمیر قطعات یخچال ساید بای ساید تماس بگیرید و از آنها درخواست کمک نمایید.

دمپر در ساید بای ساید چه وظیفه‌ای بر عهده دارد؟

یک دریچه مابین فریز و یخچال ساید بای ساید تعبیه شده است که به آن دریچه هوا یا دمپر گفته می‌شود که به برد دستگاه در ارتباط است و وقتی سنسور دمای یخچال یا فریزر را می‌سنجد و در صورت گرم شدن دما یخچال یا فریزر، دستور باز شدن به دریچه هوا یا دمپر صادر می‌شود و با باز شدن دمپر هوای سرد وارد فضای داخلی یخچال می‌شود و تا زمانی که سنسور دما مناسب بودن هوای خنک را تأیید نماید و به برد اطلاع دهد دریچه دما باز می‌ماند و زمانی که هوای داخلی متناسب بود دستور بسته شدن دمپر از سمت برد صادر می‌شود و دمپر بسته می‌شود.

علائم خرابی دمپر یخچال ساید بای ساید چیست؟

از جمله قطعات یخچال ساید بای ساید که باید از عملکرد صحیح آن اطمینان حاصل کرد دمپر یخچال است، چرا که در صورت خرابی دو حالت به وجود می‌آید یا دمای یخچال گرم می‌شود و یا اینکه دمای داخل یخچال مانند فریزر می‌شود و هر آنچه از مواد غذایی که در داخل فضای یخچال قرار دارد به دلیل بسته نشدن دمپر، یخ می‌زند و منجمد می‌شوند.

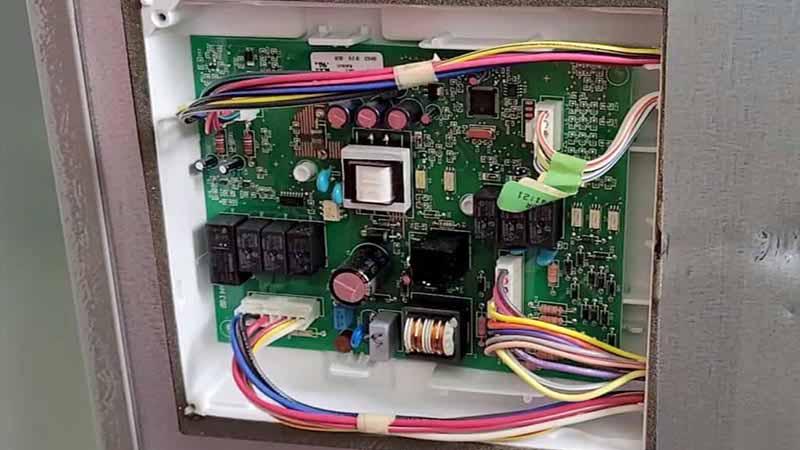

بردهای الکتریکی در یخچال ساید بای ساید چه وظیفه‌ای دارد؟

وقتی دمای درون یخچال یا فریزر روی یک عدد خاص تنظیم می‌شود، موتور روشن شده و فرایند سرمازایی درون یخچال به جریان می‌افتد تا به دمای تعیین شده برسد. شاید این سؤال پیش آید که فرمان اجرای این روند توسط کدام یک از قطعات یخچال ساید بای ساید صادر می‌شود؟ دستور صادر کردن فرمان کلیه قطعات یخچال ساید بای ساید و قطع آن توسط برد انجام می‌شود.

امروزه در یخچال‌های ساید بای ساید از برد الکتریکی به جای تایمر دیفراست استفاده می‌شود، برد یخچال به مانند مغز انسان عمل می‌کند و کنترل تمام قطعات یخچال ساید بای ساید همچون یخ‌ساز، کمپرسور، المنت یخچال، سنسورها، فن یخچال، و… را بر عهده دارد و اگر به درستی کار کند تمام روند یخچال با عملکرد مناسب انجام می‌شود.

علائم خرابی بردهای الکتریکی در یخچال ساید بای ساید چیست؟

تعمیر برد یخچال ساید

با توجه به توضیحاتی که در بالا گفته شد برد یخچال همان مغز یخچال است و در صورت عدم کارکرد هر یک از قطعات یک پای آن به برد یخچال بر می‌گردد. به همین خاطر برای اینکه متوجه خرابی برد الکتریکی یخچال شوید باید علائم ذیل را جدی بگیرید و آنها را به خاطر بسپارید. علائم خرابی برد عبارتند از:

  • روشن نشدن صفحه نمایش یا خاموش شدن اعداد روی آن
  • خاموش و روشن شدن صفحه نمایش به صورت مکرر
  • نمایش ارور یا خطا روی صفحه نمایش یخچال
  • عدم کارکرد قطعاتی همچون موتور، سیستم دیفراست و…
  • عدم نمایش صحیح دمای داخل یخچال
  • برفک گرفتن یخچال
  • یکسره کار کردن یخچال
  • شنیدن صدای بوق ممتد از یخچال
  • روشن شدن فن در صورتی که کمپرسور خاموش است.

در صورتی که علائم بالا را مشاهده کردید دوشاخه یخچال را از پریز برق بکشید و با نمایندگی یخچال ساید بای ساید جنرال الکتریک، نمایندگی یخچال ساید بای ساید مابه، نمایندگی یخچال ساید بای ساید وایت هاوس، نمایندگی یخچال ساید بای ساید آاگ تماس بگیرید.

اواپراتور در یخچال ساید بای ساید چه وظیفه‌ای دارد؟

اواپراتور یا تبخیر کننده از لوله‌های مارپیچی برای انتقال حرارت ساخته شده است بعد از وارد شدن گاز از لوله مویی به لوله‌های اواپراتور با فشار زیاد گاز به مایع تبدیل می‌شود و دمای مبرد را پایین می‌آورد و توسط لوله مکش که قطر آن بزرگ‌تر است گاز را به کمپرسور بر می‌گرداند. انواع اواپراتور عبارتند از:

  • لوله‌ای
  • قفسه‌ای
  • صفحه‌ای
  • رادیاتوری

وظیفه اواپراتور در واقع سرمایش است و جنس آن از آلومینیوم ساخته شده است و شکل ظاهری آن شبیه به کندانسور است که در آن با تبدیل حرارت مبرد به هوای سرد وارد یخچال می‌شود.

گاز یخچال ساید بای ساید چیست؟

برای اینکه سیستم سرمازایی یخچال ساید به درستی انجام شود و دمای داخلی یخچال خنک باشد نیاز به گازهای مخصوصی است که با توجه به مکانیزمی که در یخچال ها تعبیه شده گاز منبسط شده و با دریافت گرمای محیط تبدیل به سرما می‌شوند و از طریق دریچه هوا یا دمپر وارد فضای داخل یخچال می‌شوند از جمله معروف‌ترین گازهایی که در یخچال ساید بای ساید مورد استفاده قرار می‌گیرد گاز R600 (بوتان) و R600a (ایزوبوتین) است.

علائم کمبود گاز یخچال ساید بای ساید چیست؟

با توجه توضیحاتی که تا به اینجای مقاله داده شده در صورتی که گاز یخچال کم باشد که می‌تواند دلایل مختلفی نیز داشته باشد اعم از یکسره شدن کارکرد کمپرسور، خرابی قطعات دیفراست، خرابی موتور و… اشاره کرد. اما در ادامه علائمی که نشان از کمبود گاز یخچال می‌دهد عبارتند از:

  • اگر دمای یخچال گرم است اما دمای فریزر سرد است.
  • روشن بودن موتور یخچال به صورت یکسره اما دمای یخچال سرد نیست.
  • در شرایطی که هم یخچال و هم فریزر گرم هستند.
  • مدت زمانی که کمپرسور یخچال استراحت می‌کند بسیار کم شده باشد.

برای تشخیص اینکه کدام یک از علائم بالا رخ داده است باید حتماً با نمایندگی تعمیر قطعات یخچال ساید بای ساید تماس گرفته و آنها را در جریان خرابی‌های پیش آمده قرار دهید تا در اسرع وقت مشکل را برطرف نمایند.

رله اورلود ساید بای ساید چیست؟

رله اورلود وظیفه محافظ اضافه بار کمپرسور را بر عهده دارد و برای اینکه کمپرسور استارت بخورد نیاز به رله اورلود است. در واقع اورلو یک نوع فیوز حرارتی است که از وارد شدن بار اضافه به موتور جلوگیری می‌کند که انواع رله اورلود عبارتند از:

  • مغناطیسی
  • حرارتی

رله اورلود از اینکه به کمپرسور آسیب وارد شود جلوگیری می‌کند و با قطع کردن جریان برق از بروز خرابی در قطعات دیگر نیز محافظت می‌کند.

علل و علائم خرابی رله اورلود ساید بای ساید چیست؟

یکی از قطعات یخچال ساید بای ساید که باید توسط تجهیزات و ابزارآلات تخصصی مورد بازبینی قرار گیرد رله اورلود است و این کار حتماً باید توسط تکنسین فنی تعمیر یخچال انجام شود. از جمله علائم خرابی رله اورلود می‌توان به صدای تیک، تیک برای استارت کمپرسور و روشن نشدن آن اشاره کرد.

از جمله علل خرابی رله اورلود می‌توان به مشکل در سیم ‌پیچی رله اورلود، گرمای بیش از حد کمپرسور، یکسره شدن کمپرسور اشاره کرد.

انواع برندهای خارجی و داخلی یخچال ساید بای ساید

انواع برند یخچال ساید بای ساید خارجی می‌توان به برندهای ذیل اشاره کرد:

  • بوش
  • ال جی
  • دوو
  • اسمگ
  • سامسونگ
  • هیتاچی
  • گلد استار
  • ناسیونال
  • جنرال الکتریک
  • آدمیرال
  • کنمور
  • فریجیدر
  • وست پوینت
  • وست فراست
  • وستینگهاوس
  • ویرپول
  • ماژیک شف
  • آاگ
  • کنوود
  • بکو
  • هایسنس
  • آریستون
  • بلومبرگ
  • زیمنس
  • ایندزیت
  • گرنیه
  • آرچلیک
  • باکنشت و…

اما در ادامه انواع برندهای ایرانی یخچال ساید بای ساید عبارتند از:

  • اسنوا
  • امرسان
  • پارس
  • هیمالیا
  • ارج
  • الکترو استیل
  • دونار خزر
  • فیلور
  • برتینو
  • سینجر
  • سیلور
  • دیپوینت و…

جمع‌بندی مقاله و کلام پایانی

در این مقاله به صورت تخصصی تمامی قطعات یخچال ساید بای ساید را ابتدا معرفی و سپس کارکرد هر کدام را به صورت کامل بررسی کردیم و پس از آشنایی با هر قطعه، به علائم خرابی هر یک از قطعات یخچال ساید بای ساید پرداخته شد تا اطلاعات کافی درباره یخچال‌های ساید بای ساید را کسب کنید. در پایان خوشحال خواهیم شد نظرات و تجارب خود را درباره انواع قطعات یخچال ساید و برند آن با ما در قسمت نظرات به اشتراک بگذارید شاد و پیروز باشید.
